中国石化华北石油公司90105HB井队谐波治理工程

本项目的配电系统，10KV母线下连接两台3000KVA的变压器，变压器二次侧电压为600V。两台变压器并列运行。两端600V母线通过母联开关连接。此母联开关处于常闭状态。两台变压器下所带负载中变频设备总计3180KW。

在进行补偿滤波前系统的功率因数为0.88，低于电力部门要求。由于变频负载较多。6脉冲变频设备产生大量5、7、11等6n±1次谐波，总谐波可高达800A，严重影响了设备的稳定性，使得电流畸变率严重超标。为了抑制谐波污染，使配电系统满足电力部门要求，特对本项目进行无功补偿及谐波治理，此次配置的设备主要有无源滤波器及有源电力滤波器。无源滤波器主要滤除5和7次谐波，有源电力滤波器主要滤除11次谐波。从而达到保障设备的运行安全和生产稳定的效果。

因我公司有源电力滤波器产品额定电压为400V而系统为600V，故在实际使用安装时，有源电力滤波器进线端要安装变压器(600V/400V)。400V的安装容量为400A，那么在600V侧的安装容量为266A。

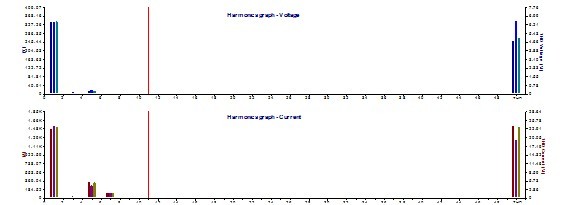

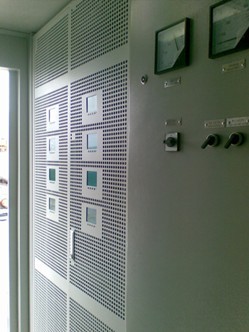

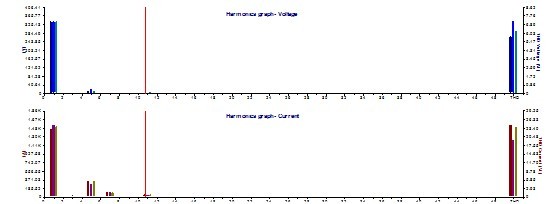

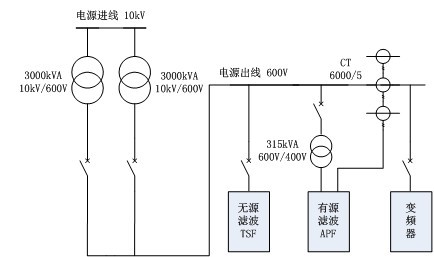

安装示意图
