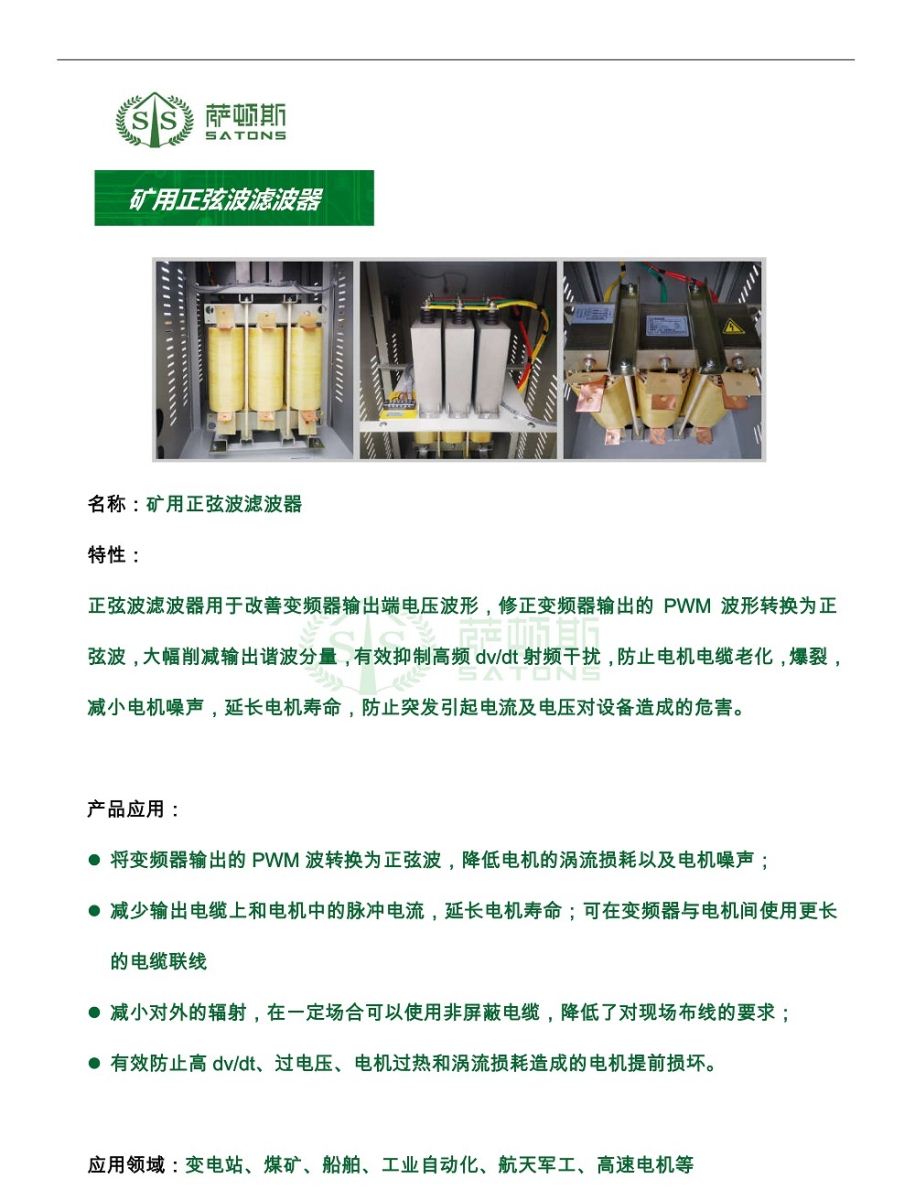

矿用正弦波滤波器

萨顿斯矿用变频器正弦波滤波器用于改善变频器输出端电压波形，主要在380到480V的工业电网中应用。因为矿用三相正弦波滤波器的压降远远低于目前市场的标准，它能够确保非常高的电机输入端电压。修正变频器输出的PWM波形转换为正弦波，大幅削减输出谐波分量，有效抑制高频及 dv/dt射频干扰，以防电机电缆老化、爆裂，减小电机噪声，延长电机寿命，防止突发引起电流及电压对设备造成的危害。并且保护相对比较敏感的电机，允许使用非常长的电机线缆，长可达2000米。



一般情况下，国产的变频器与负载的距离，超过50米，就须要加电抗器，如果对变频器输出波形有要求的话，就要加正弦波滤波器；进口变频器只要距离超过100米，就要加正弦波滤波器。这个距离指的是连线的长度。正弦波滤波器的制造成本比较高，通常情况如无特殊要求，选用变频器用滤波器或者输出电抗器就可以了。



参考/执行标准:

IEEE 519(EN 61000-5-2)电磁兼容性(EMC)

EN 61558-2-20(VDE 507-2-20)供电设备及类似设备安全性

GB 145493-93电能质量 公用电网谐波
