电抗器相关知识，了解一下

电抗器概述

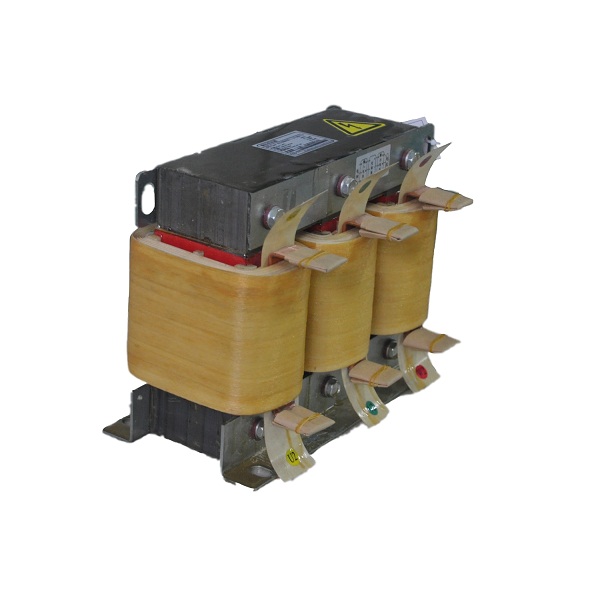

电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以基本能载流的电导体都有一般意义上的感性。然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称为电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。


电抗器分类
按结构及冷却介质、按接法、按功能、按用途进行分类。
1、按结构及冷却介质：分为空心式、铁心式、干式、油浸式等，
 如：干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。

2、按接法：分为并联电抗器和串联电抗器。
3、按功能：分为限流和补偿。
4、按用途：按具体用途细分，例如：限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。



电抗器作用
电力系统中所采取的电抗器常见的有串联电抗器和并联电抗器。串联电抗器主要用来限制短路电流，也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。 220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。可以通过调整并联电抗器的数量来调整运行电压。超高压并联电抗器有改善电力系统无功功率有关运行状况的多种功能，主要包括：
1、轻空载或轻负荷线路上的电容效应，以降低工频暂态过电压；
2、改善长输电线路上的电压分布；
3、使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动同时也减轻了线路上的功率损失；
4、在大机组与系统并列时降低高压母线上工频稳态电压，便于发电机同期并列；
5、防止发电机带长线路可能出现的自励磁谐振现象；
6、当采用电抗器中性点经小电抗接地装置时，
还可用小电抗器补偿线路相间及相地电容，以加速潜供电流自动熄灭，便于采用。



电抗器接线方法
ABCXYZ六个端子，可以将ABC作为电抗器进线端，XYZ作为电抗器出线端；也可以将XYZ作为电抗器进线端，ABC作为电抗器出线端。这没有什么具体的进线、出线的顺序要求，怎么接都行，对变频器不会有影响。只是注意一点：ABC、XYZ这两套端子，接线时不能互相交叉。


串并联电抗器的作用
线路并联电抗器可以补偿线路的容性充电电流，限制系统电压升高和操作过电压的产生，保证线路的可靠运行。
母线串联电抗器可以限制短路电流，维持母线有较高的残压。而电容器组串联电抗器可以限制高次谐波，降低电抗。


输入及输出电抗器的不同
线路并联电抗器可以补偿线路的容性充电电流，限制系统电压升高和操作过电压的产生，保证线路的可靠运行。
母线串联电抗器可以限制短路电流，维持母线有较高的残压。而电容器组串联电抗器可以限制高次谐波，降低电抗。


电抗器和滤波器的区别
通常，无源滤波器是由电抗器、电容器有时还需要电阻器组成，也就是说，电抗器只是成为滤波器中的一个元件，当然对于低通滤波器（阻被）或高通滤波器（陷波）也可以用单独的电抗器组成。电抗器除了在滤波器中应用，还可以用于如谐振回路、输出感性电流、限流等。
