干式自耦变压器是一种圈式变压器，初级和次级共同用一个绕组，也就是共同用一个零线，其变压比有固定的和可调的两种。干式隔离变压器也是一种双绕组变压器，初级与次级隔开的，也就是说初次级各有一个零线。隔离与自耦它们主要是绕组上的区别。

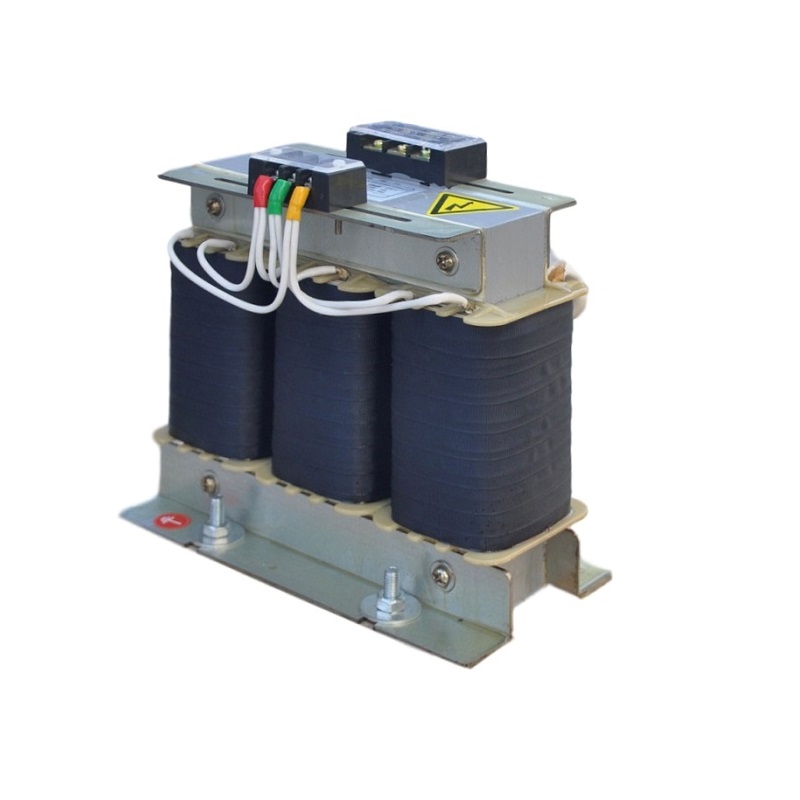

干式自耦变压器分为单相自耦变压器和三相自耦变压器。其实原理和普通变压器一样的，只不过他的原线圈就是它的副线圈，也就是输出和输入共用一组线圈的特殊变压器。升压和降压用不同的抽头来实现，比共用线圈少的部分抽头电压就降低，比共用线圈多的部分抽头电压就升高。

其实原理和干式隔离变压器略有不同，干式隔离变压器是左边一个原线圈通过电磁感应，使右边的副线圈产生电压，而自耦变压器是自己影响自己，也就是说自耦变压器是只有一个绕组的变压器，当作为降压变压器使用时，从绕组中抽出一部分线匝作为二次绕组；当作为升压变压器使用时，外施电压只加在绕组的—部分线匝上。通常把同时属于一次和二次的那部分绕组称为公共绕组，其余部分称为串联绕组，同容量的自藕变压器与普通变压器相比，不但尺寸小，而且效率高，并且变压器容量越大，电压越高.这个优点就越加突出。因此随着电力系统的发展、电压等级的提高和输送容量的增大，自藕变压器由于其容量大、损耗小、造价低而得到广泛应用。



降压起动器中的干式自耦变压器的变压比是固定的，而接触式调压器的变压比是可变的。干式自耦变压器与同容量的一般变压器相比较，具有结构简单、用料省、体积小等优点。尤其在变压比接近于1的场合显得特别经济，所以在电压相近的大功率输电变压器中用得较多，此外在10千瓦以上异步电动机降压起动器中得到广泛使用。但是，由于初次级绕组共用一个绕组，有电的联系，因此在某些场合不宜使用，特别是不能用作行灯变压器。因此，干式自耦变压器与普通的双绕组变压器比较有以下优点。



1)消耗材料少，成本低。因为自耦变压器所用硅钢片和铜线的量是和绕组的额定感应电势和额定电流有关，也即和绕组的容量有关，自耦变压器绕组容量降低，所耗材料也减少，成本也低。



2)损耗少效益高。由于铜线和硅钢片用量减少，在同样的电流密度及磁通密度时，干式自耦变压器的铜损和铁损都比双绕组变压器减少，因此效益较高。



3)便于运输和安装。因为它比同容量的双绕组变压器重量轻，尺寸小，占地面积小。



4)提高了变压器的极限制造容量。变压器的极限制造容量一般受运输条件的限制，在相同的运输条件的限制，在相同的运输条件下，干式自耦变压器容量可比双绕组变压器制造大一些。



不过，在电力系统中采用自耦变压器，也会带来不利的影响。其缺点如下：

1)使电力系统短路电流增加。由于自耦变压器的高、中压绕组之间有电的联系，其短路阻抗只有同容量普通双绕组变压器的(1-k/1)平方倍，因此在电力系统中采用自耦变压器后，将使三相短路电流显著增加。又由于自耦变压器中性点必须直接接地，所以将使系统的单相短路电流大为增加，有时甚至超过三相短路电流。



2)造成调压上的一些困难。主要也是因其高、中压绕组有电的联系引起的目前自耦变压器可能的调压方式有三种，第一种是在自耦变压器绕组内部装设带负荷改变分头位置的调压装置;第二种是在高压与中压线路上装设附加变压器。而这三种方法不仅是制造上存在困难，不经济，且在运行中也有缺点(如影响第三绕组的电压)，解决得都不够理想。



3)使绕组的过电压保护复杂。由于高、中压绕组的自耦联系，当任一侧落入一个波幅与该绕组绝缘水平相适应的雷电冲击波时，另一侧出现的过电压冲击的波幅则可能超出该绝缘水平。为了避免这种现象的发生，必须在高、中压两侧出线端都装一组阀型避雷器。



4)使继电保护复杂。



尽管自耦变压器存在着一定的缺点，但各国还是非常重视自耦变压器的应用，主要是与电力系统向大容量高电压的发展是分不开的，随着容量增大，电压升高，自耦变压器的优点就更为突出。（文章来源于网络，侵删）
